Star Tester Lichtquelle zum Justieren der optischen Achse astronomischer Teleskope und Bestimmen von Beugungsringen

StarWorks originales Prüfgerät für künstliche Sternenbilder.
Es ist ein praktisches Gerät, da es eine einfache und genaue Bestimmung des Sternenbildes ermöglicht, das mit einer künstlichen Lichtquelle anstelle eines echten Sterns getestet werden kann. Es eignet sich auch zur Überprüfung der Wirksamkeit von binären Hologrammadaptern, zur Bestimmung der optischen Leistung von Objektiven und Reflektoren sowie zur endgültigen Einstellung der optischen Achse von Teleskopen. Es wird auch für die Korrektur der optischen Achse von Maksutov- und Schmikasse-Teleskopen sowie für Refraktoren mit einem Verstellmechanismus in der Objektivzelle empfohlen.

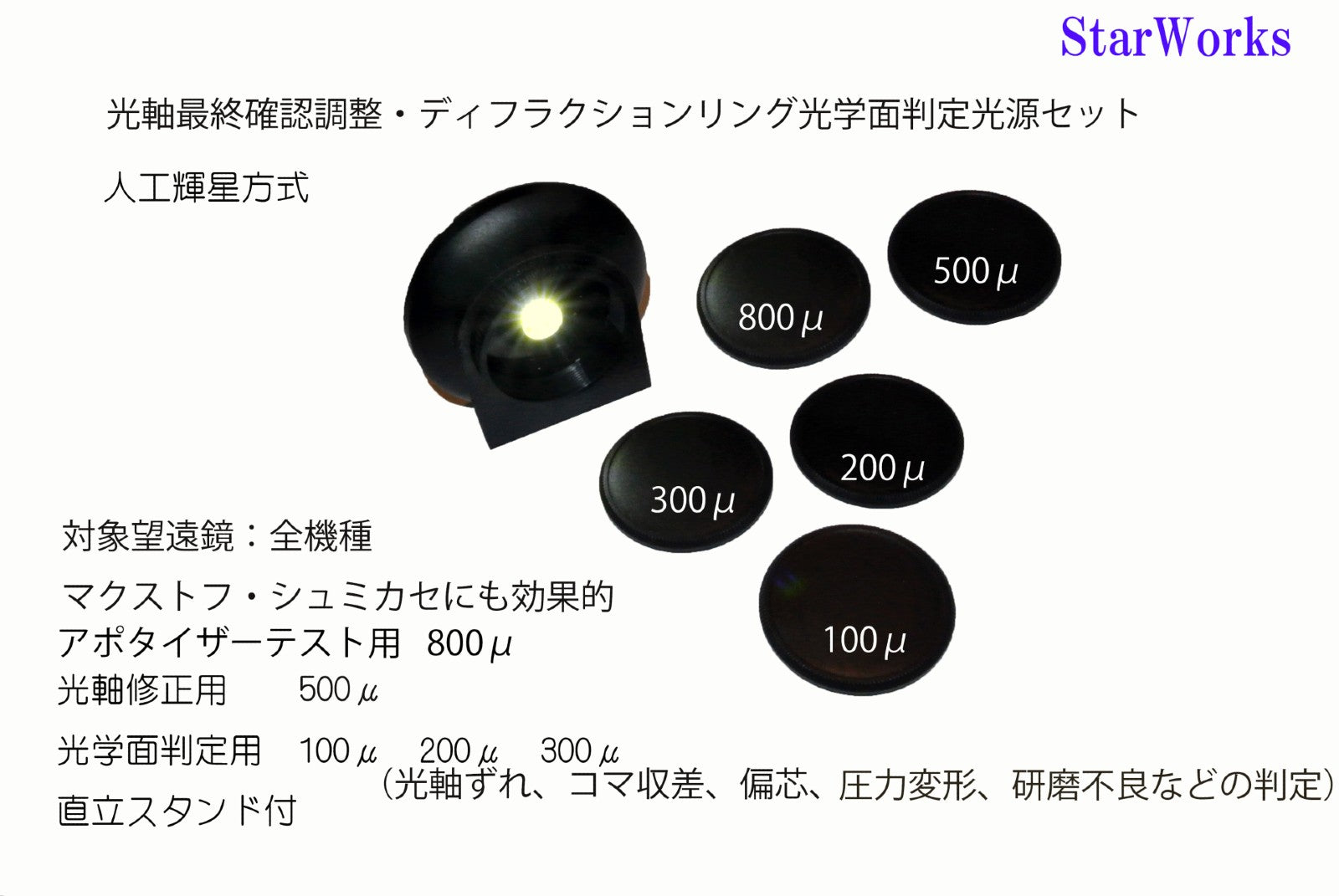

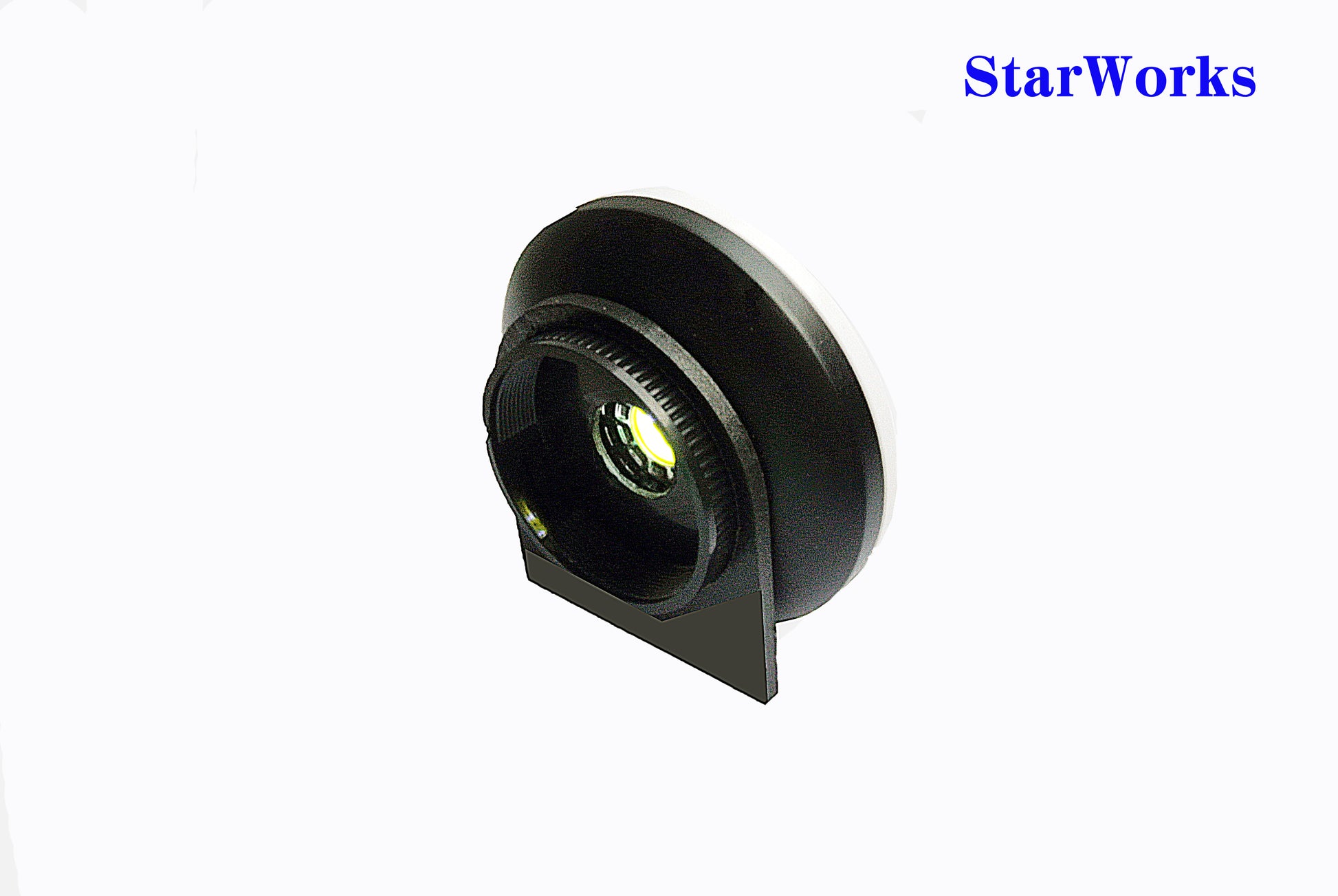

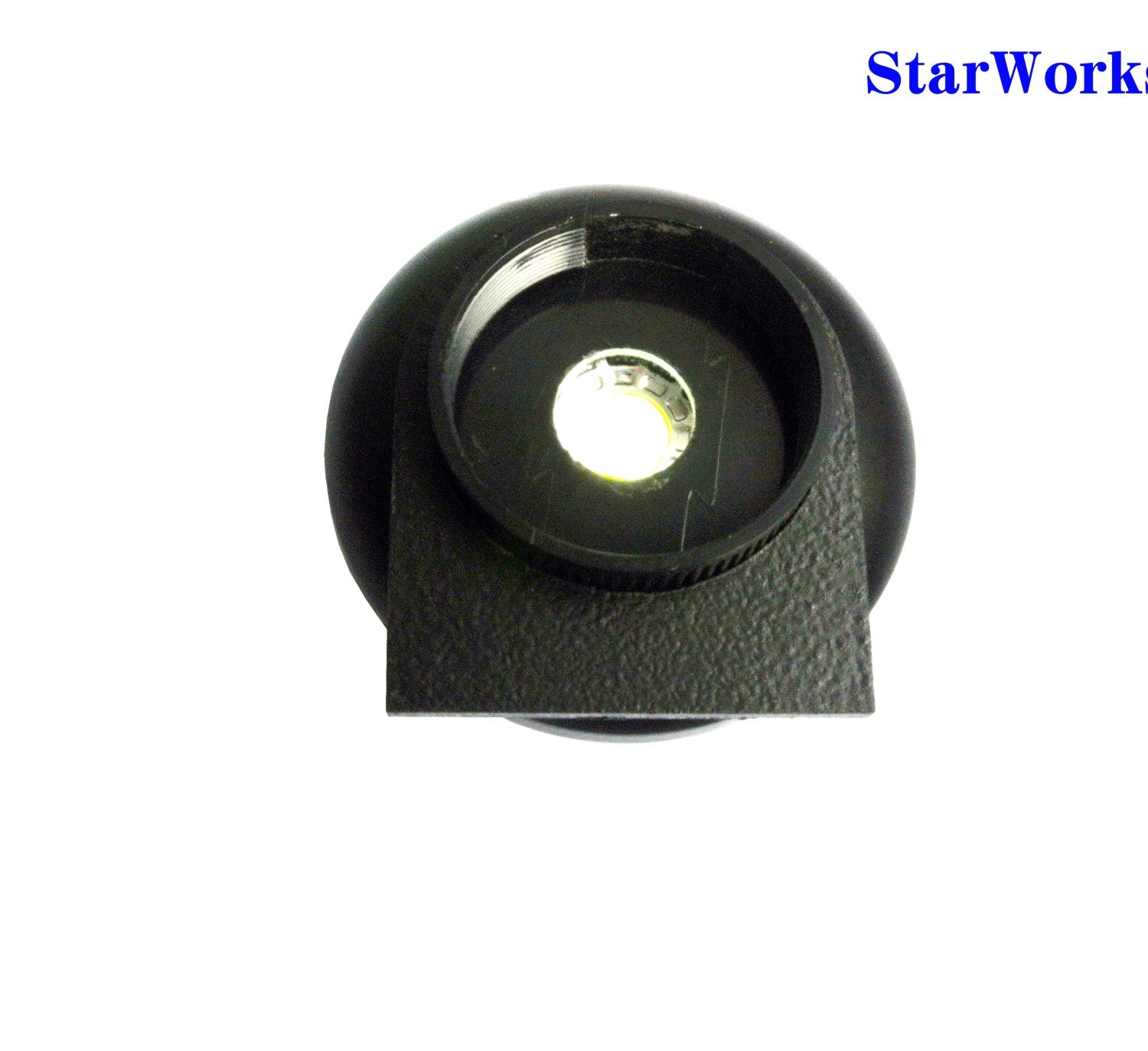

-Testerkörper mit Stativ
-Fünf Plattentypen von 100 bis 800µ
-Anweisungen

Bei oder über der Mindestbrennweite des verwendeten Teleskops verwenden; unter 5 m ist das Teleskop möglicherweise nicht scharf. Alle astronomischen Teleskope Zur Präzisionskorrektur der optischen Achse von Teleskopen mit geschlossenem System, wie z. B. Maxtov-Schmikasse, auch zur Überprüfung der optischen Achsengenauigkeit von Teleskopen und zur Spike-Analyse von Spiegelteleskopen.
Zur Leistungs- und Genauigkeitsanalyse von Objektivlinsen und Spiegeln.

800µ-Platte (für die Spider-Prüfung von Spiegelteleskopen)
Kann zum Testen von binären Hologramm-Apotisatoren verwendet werden. Kann auch zum Testen selbstgebauter Masken usw. verwendet werden. Ein größeres 800µ-Loch wird verwendet, um den Effekt besser verständlich zu machen.

500µ-Platte (für die Präzisionseinstellung der optischen Achse)

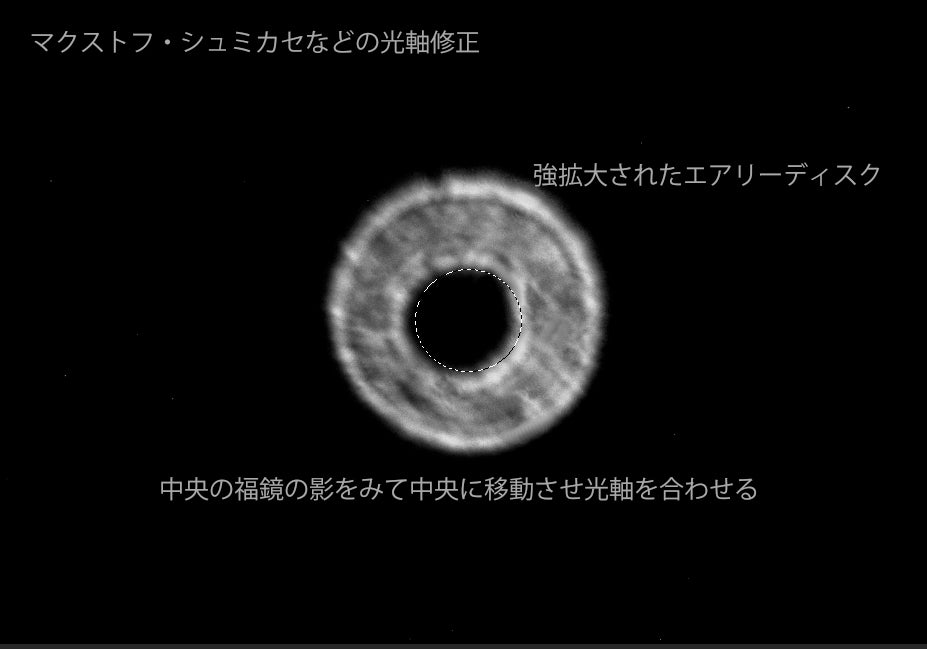

Diese 500µ-Platte ermöglicht die Korrektur der optischen Achse auch bei hellem Licht. Sie kann in einer festen Position verwendet werden und wird durch das Seeing nicht beeinflusst, so dass eine zuverlässige optische Achsenkorrektur möglich ist. Wenn der Stern (luftige Scheibe) nach der Fokussierung verschoben ist, sollte der Schatten des Fangspiegels im größeren Stern (luftige Scheibe) liegen. Stellen Sie die optische Achse so ein, dass sich der Schatten der zentralen Abschirmung (Fangspiegel) genau in der Mitte der luftigen Scheibe befindet. Die Beugung muss zu diesem Zeitpunkt noch nicht deutlich sichtbar sein. Vergrößern Sie das Bild so weit wie möglich, damit die Ablenkung des Sekundärspiegels deutlich zu sehen ist.

100µ-300µ Platte (zur Erkennung von Exzentrizitäten, Komas, Glasverwerfungen, schlechter Politur usw. der Objektivlinse und des Spiegels)

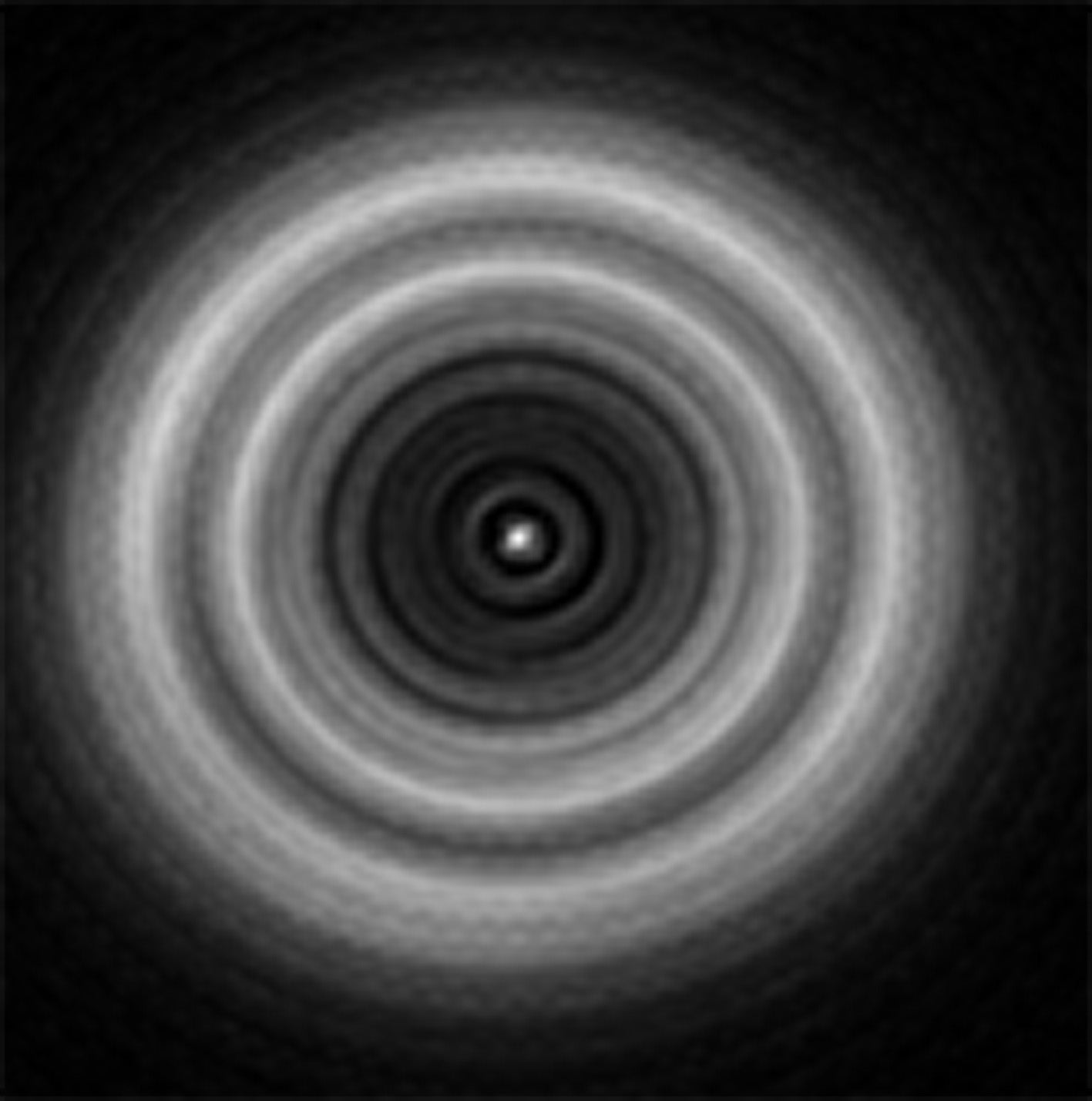

Reproduziert den Beugungsring, wie er auf dem tatsächlichen Stern zu sehen ist. Er wird durch das Seeing nicht beeinflusst, zeigt also feine Ringe und ermöglicht es Ihnen, die Leistung des Teleskops zu beurteilen. Je kleiner der Lochdurchmesser, desto genauer ist der Ring, aber für Teleskope mit hoher Auflösung sollten Sie das kleinste Loch verwenden. (Ungefähre Öffnung: 200 mm oder größer, 100 µm; Öffnung: 100 mm oder größer, 200 µm; Öffnung: 100 mm oder kleiner, 300 µm) Verwenden Sie das Teleskop bei möglichst geringer Raumbeleuchtung.

Sobald das Objekt scharfgestellt ist, verschieben Sie den Fokus auf die fokussierte und die unscharfe Seite und vergleichen Sie die Ergebnisse: Es erscheinen konzentrische Ringe. Die Ringe sind vor und hinter dem Fokus identisch, aber invertiert, so dass Sie Verzerrungen in der Spiegeloberfläche und in der Koma sehen können. Im Idealfall sollten bei qualitativ hochwertigen Optiken die Vorder- und Rückseite gleich sein. Defekte Elemente können zu Ringverzerrungen führen, z. B. ein verformter Teil des Rings, fehlende Ringe, unausgewogene Verformungen (Kerne) usw., oder Ringe, die hinten verschwinden, während sie vorne sichtbar sind.

(i) Bei einer Exzentrizität des Objektivs ist die Kreisverzerrung vorne und hinten umgekehrt.
(ii) Wenn die sphärische Oberfläche des Objektivs überkorrigiert ist, ist die Helligkeit der Außenseite und der Innenseite des Rings vorne und hinten umgekehrt.
(iii) Wenn die optische Achse falsch ausgerichtet ist, ist der Ring vorne und hinten kein perfekter Kreis.

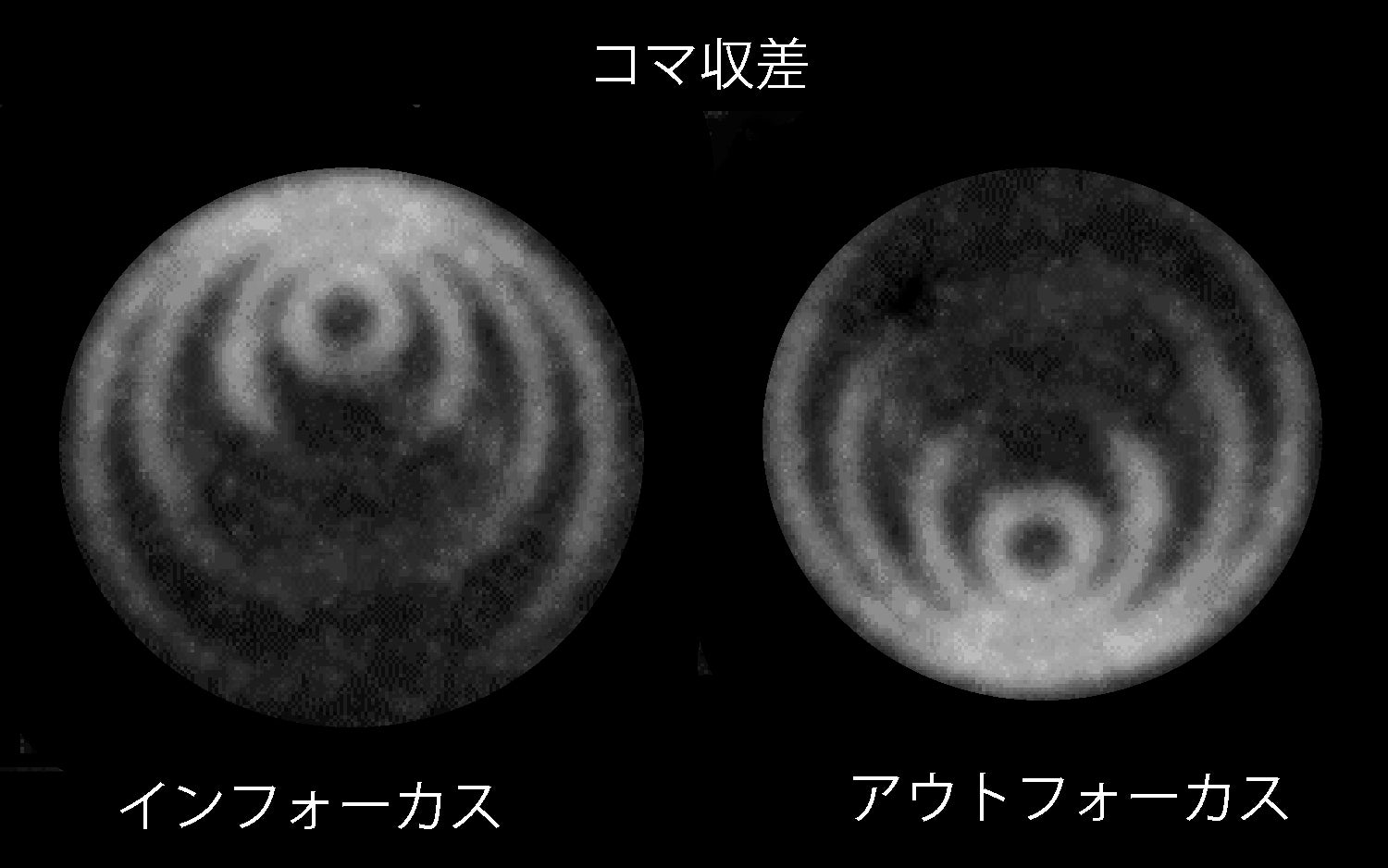

(iv) Ist der Ring nicht konzentrisch und verformt, obwohl die optische Achse ausgerichtet ist, so ist dies auf eine mangelhafte Polierung des Objektivs, Exzentrizität, Äderung des optischen Glases, Koma-Aberration usw. zurückzuführen.
(5) Die Genauigkeit des Objektivs ist umso höher, je größer die Anzahl der Ringlinien ist und je deutlicher sie zu sehen sind.

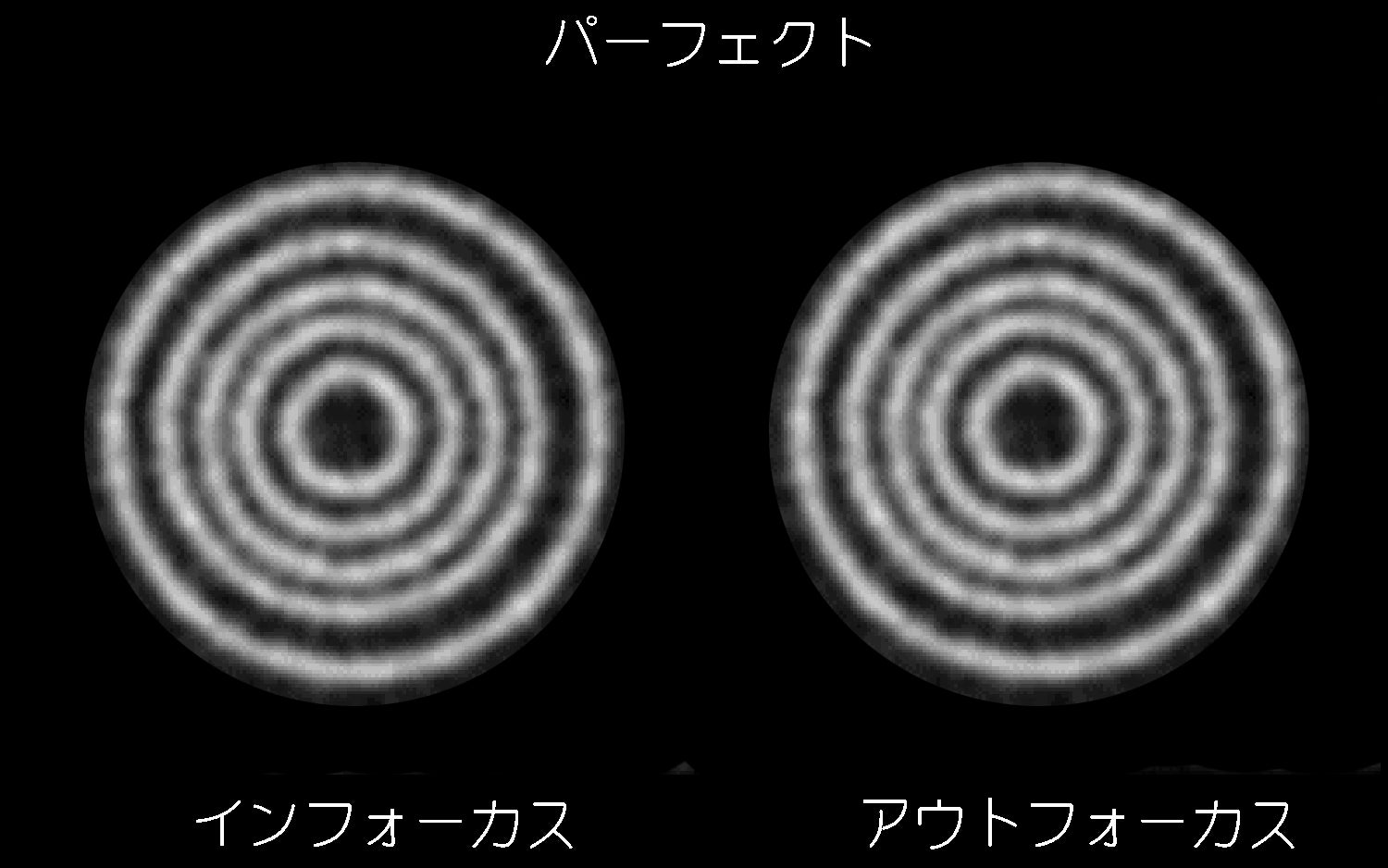

(6) In einer idealen Optik sind alle Kreise konzentrisch, egal ob sie scharf oder unscharf sind.

Im Idealfall sollte der Ring im und außerhalb des Fokus ein perfekter Kreis sein und beide Ringe sollten gleich aussehen. Wenn die Ringbilder vor und nach der Fokussierung unterschiedlich sind, kann man im Allgemeinen davon ausgehen, dass eine sphärische Aberration vorliegt.
