Высокопроизводительный многофункциональный зрительный прицел на весь срок службы Компактный 4-элементный объектив Низкая аберрация Высокоточная гарантия 2 года

Это ограниченный проект, так как на рынке нет доступных субскопов, которые работали бы так же хорошо, как они.

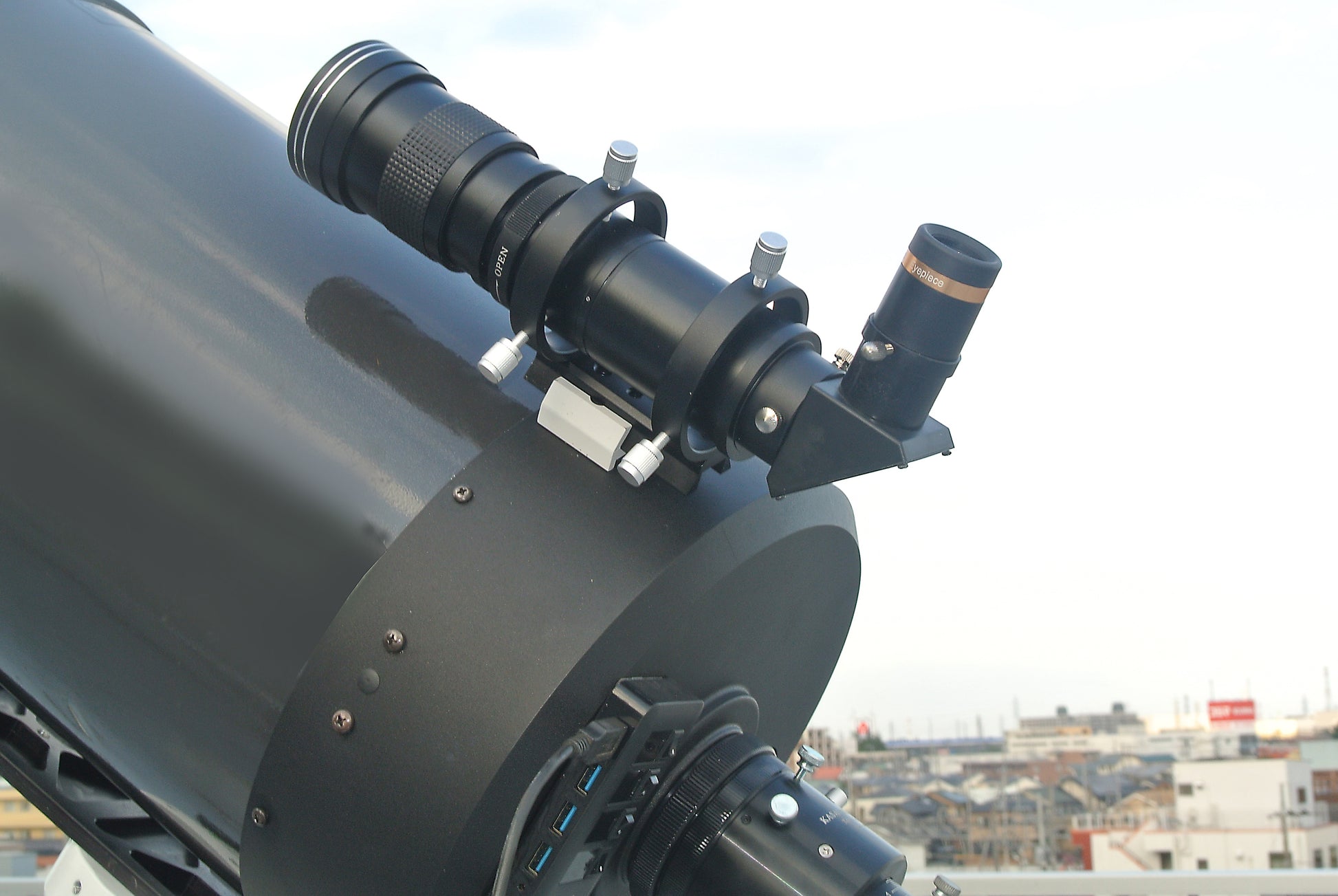

Как показано на фотографии, можно также использовать зенитное зеркало и окуляр.

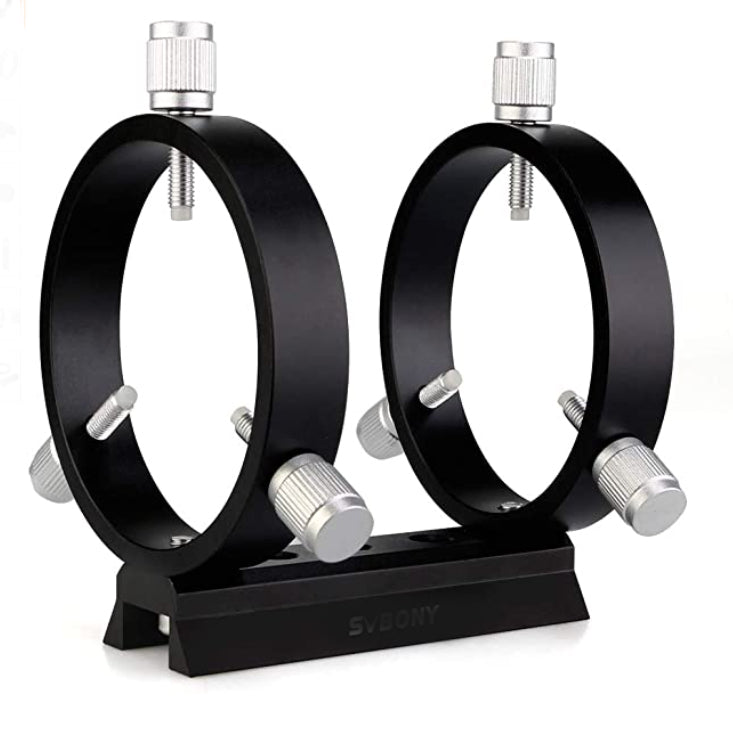

В комплект входит 6-точечная монтировка (Vixen rail).

Наводчики и гиды необходимы для астрономических телескопов, но они не всегда удобны в использовании. Современные зрительные трубы небольших размеров, но все они являются ахроматами примерно f/4, с искаженным периферийным изображением и большими хроматическими аберрациями, и хотя окуляры и астрокамеры прикрепляются, короткая длина оптического пути не позволяет прикрепить зенитную призму или коммерческий окуляр для подсветки перекрестия.

Многие люди также используют зеркала Филипа при наведении на точечные изображения планет и лунных кратеров при большом увеличении, но увеличение неизбежно слишком велико, а поле зрения слишком узкое, что затрудняет повторное введение объекта, если он выпадает из поля зрения.

Кроме того, если зеркало Филипа вставлено между прямыми фокусами первичного зеркала телескопа типа Schmikasse (за исключением преломляющих телескопов), то из-за его толщины фокус сместится назад от проектного значения корпуса телескопа (в случае Celeston - 150 мм от поверхности корпуса), и аберрации возрастут. Если вы не хотите его использовать, необходим отдельный субскоп.

В таких случаях было бы хорошо иметь многофункциональный субскоп для видоискателя и введения, но некоторые телеобъективы и астрономические гиды для камер могут иметь окуляр с адаптером, но не призму зенита, поскольку длина оптического пути недостаточно велика. Коммерчески доступных искателей с большим фокусным расстоянием со сменными окулярами не существует, поэтому нет другой альтернативы, кроме как сделать свой собственный или заказать искатель на заказ.

Характеристики продукта

Версия 31,7 мм создана на основе штатного телеобъектива и модифицирована до спецификаций 31,7 мм, чтобы аксессуар 31,7 мм можно было использовать с 4-элементным широкоугольным телеобъективом. Он характеризуется хорошим качеством изображения и резкими, высококонтрастными изображениями, но он также может иметь длинное f-число, поэтому при максимальном увеличении он становится телескопом, не уступающим ED-рефрактору, с чистыми изображениями без хроматических аберраций вплоть до периферии.
(Стандартные характеристики Диафрагма 50 мм, (диаметр фильтра 67 мм) при f/420 мм, длина 22 см, при f800 мм, длина 30 см, очень компактный).

Значение f/stop составляет f/8, поэтому хроматические аберрации и искривление плоскости изображения отсутствуют, поэтому при наведении окуляра изображение выглядит очень хорошим и чистым.

Длина оптического пути (420-800 мм) может быть свободно изменена путем сдвига тубуса, поэтому можно прикрепить любые небесные детали. Кроме того, фактическая длина оптической трубы составляет всего 220-300 мм, что делает ее компактной и легкой.

В качестве примера,

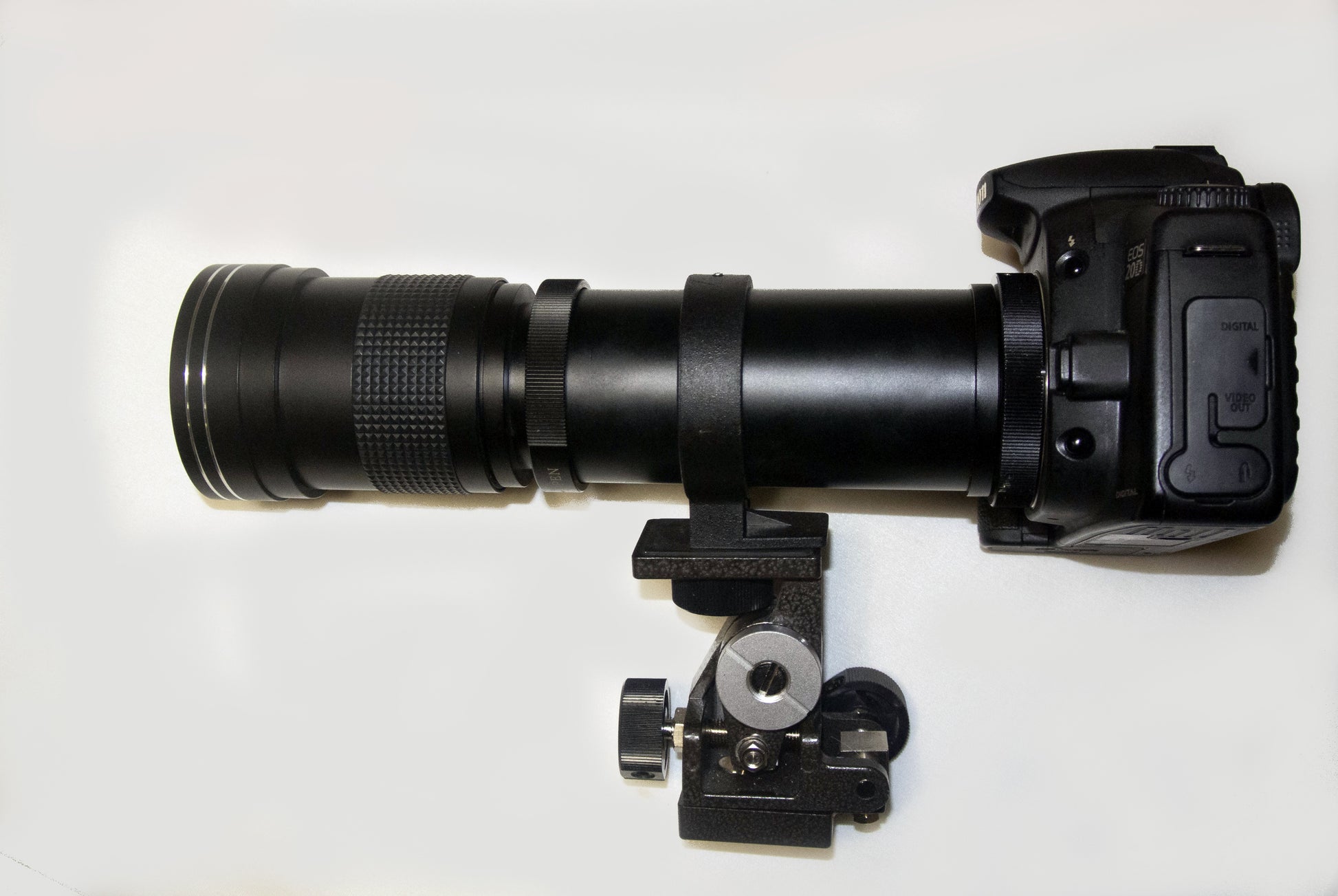

(iii) Фотографирование в прямом фокусе возможно с помощью Т-кольца на оптическом прицеле.

Хотя апертура составляет 50 мм, а длина корпуса всего 23 см - 30 см, фактическое фокусное расстояние может быть свободно установлено в диапазоне 420-800 мм.
Для фокусировки объективная линза на наконечнике имеет геликоидальную форму, что обеспечивает точность фокусировки на микронном уровне.

(4) Может быть прикреплен к 6-точечной ноге искателя для астрономического использования. (Включен внутренний диаметр 80 мм)

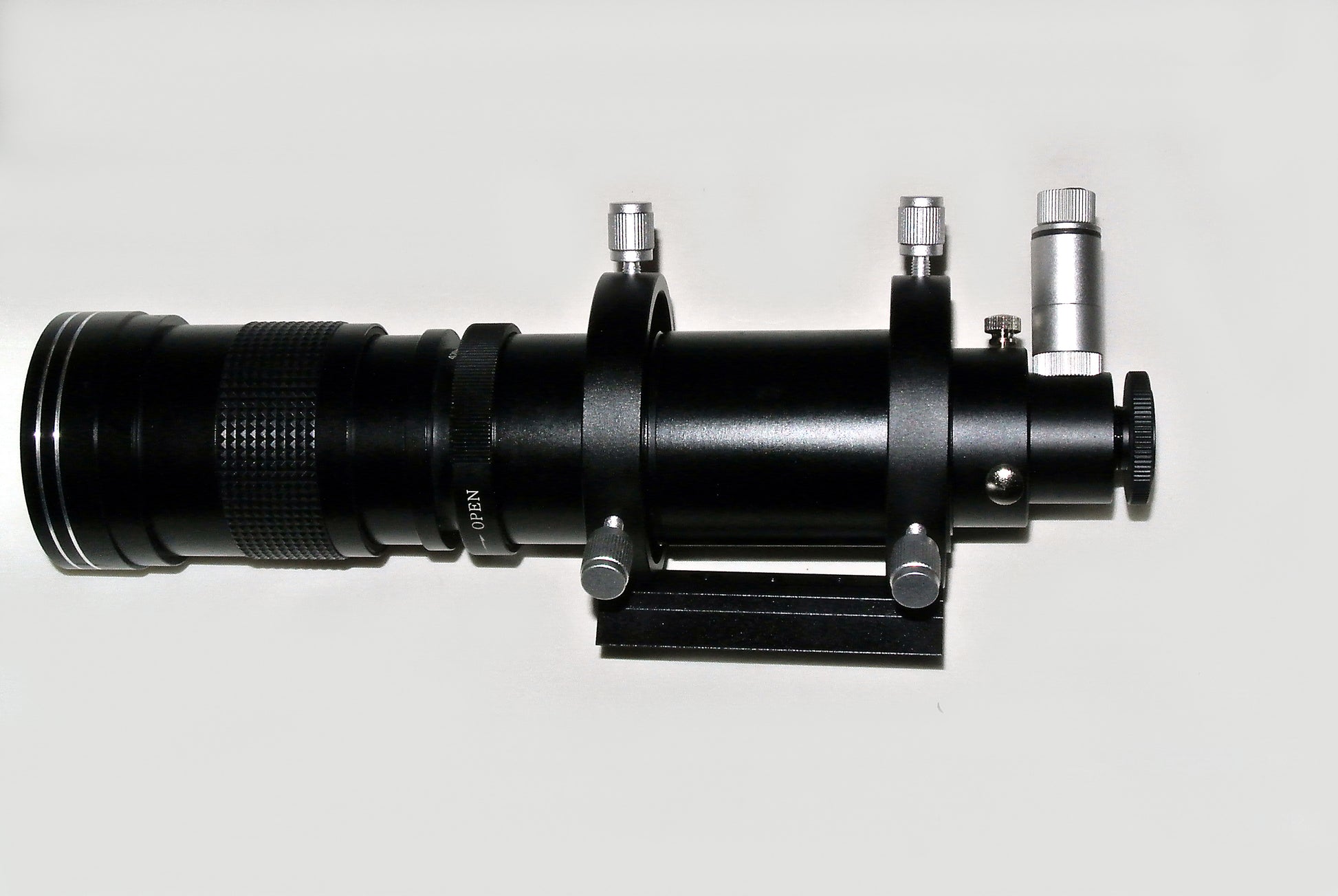

⑤ Возможно подключение имеющихся в продаже окуляров с подсветкой перекрестия.

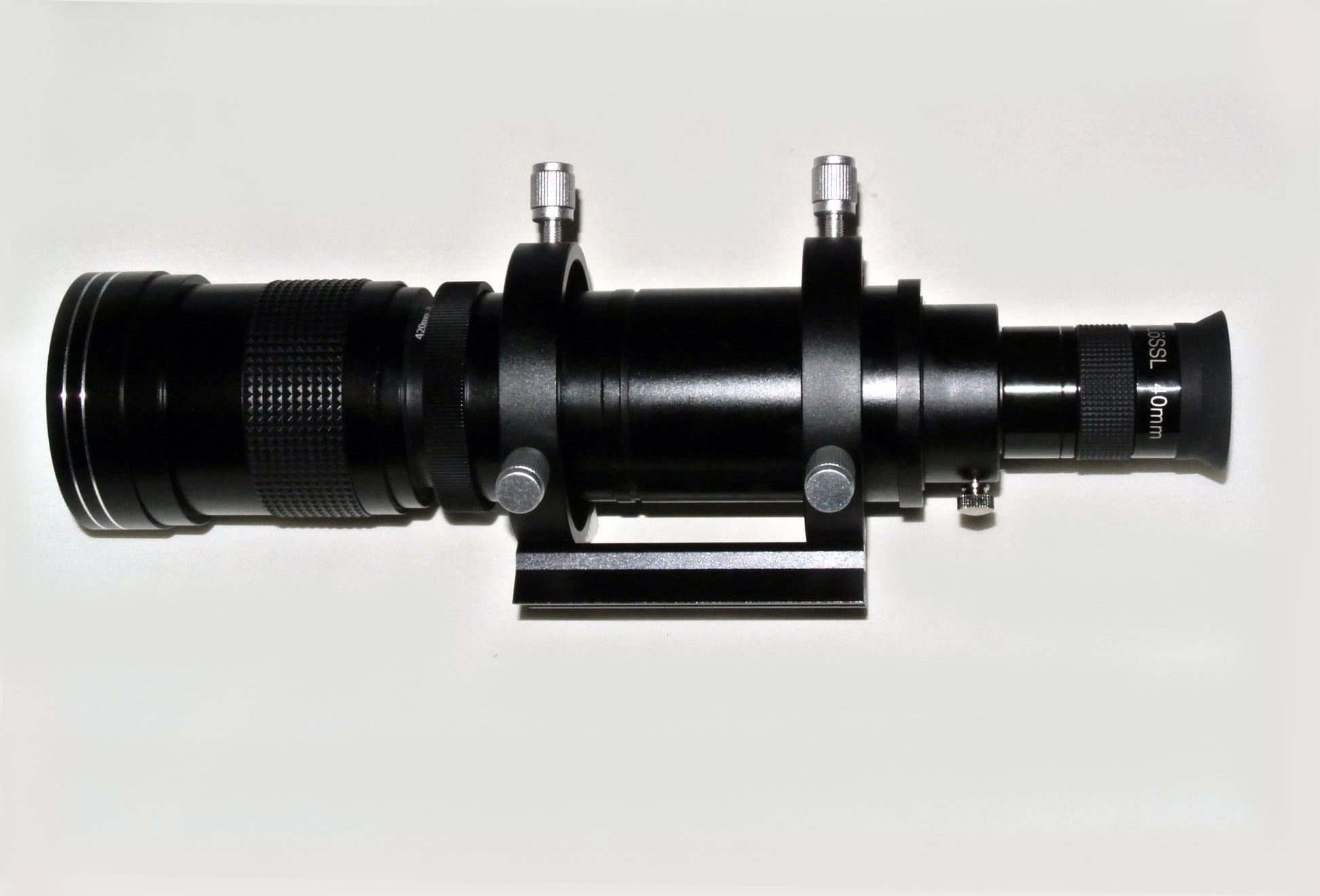

⑥ Можно использовать в качестве видоискателя с присоединенным окуляром.

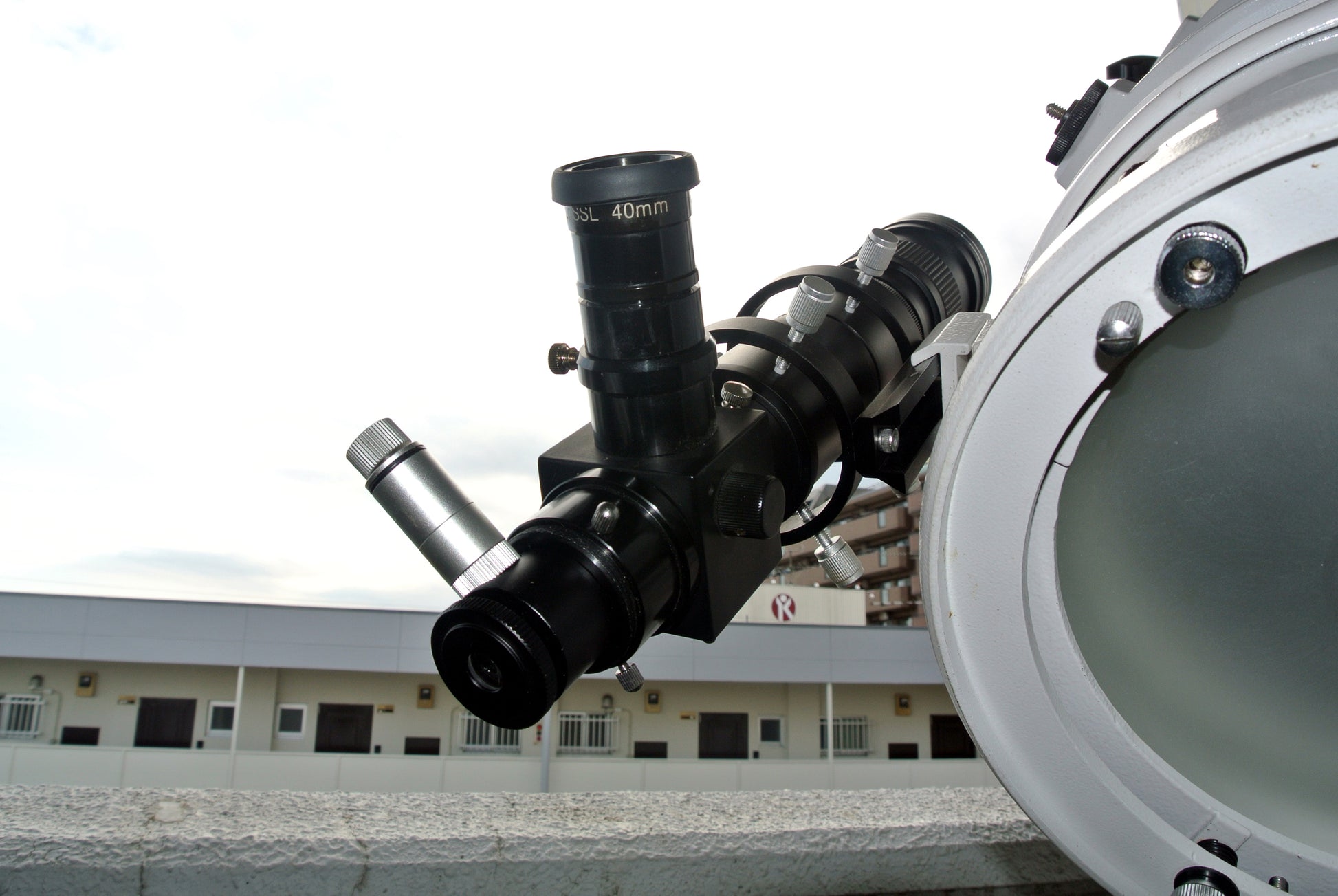

Даже при использовании ньютоновских рефлекторов, которые требуют громоздкого вращения ствола, прицел можно свободно согнуть на 90° с присоединенным зенитным зеркалом, что позволяет приступить к фотосъемке без необходимости принимать неразумную позу. Особенно с Ньютонианом, его очень легко использовать, прикрепив к задней части оптической трубы, как показано на фото примера.

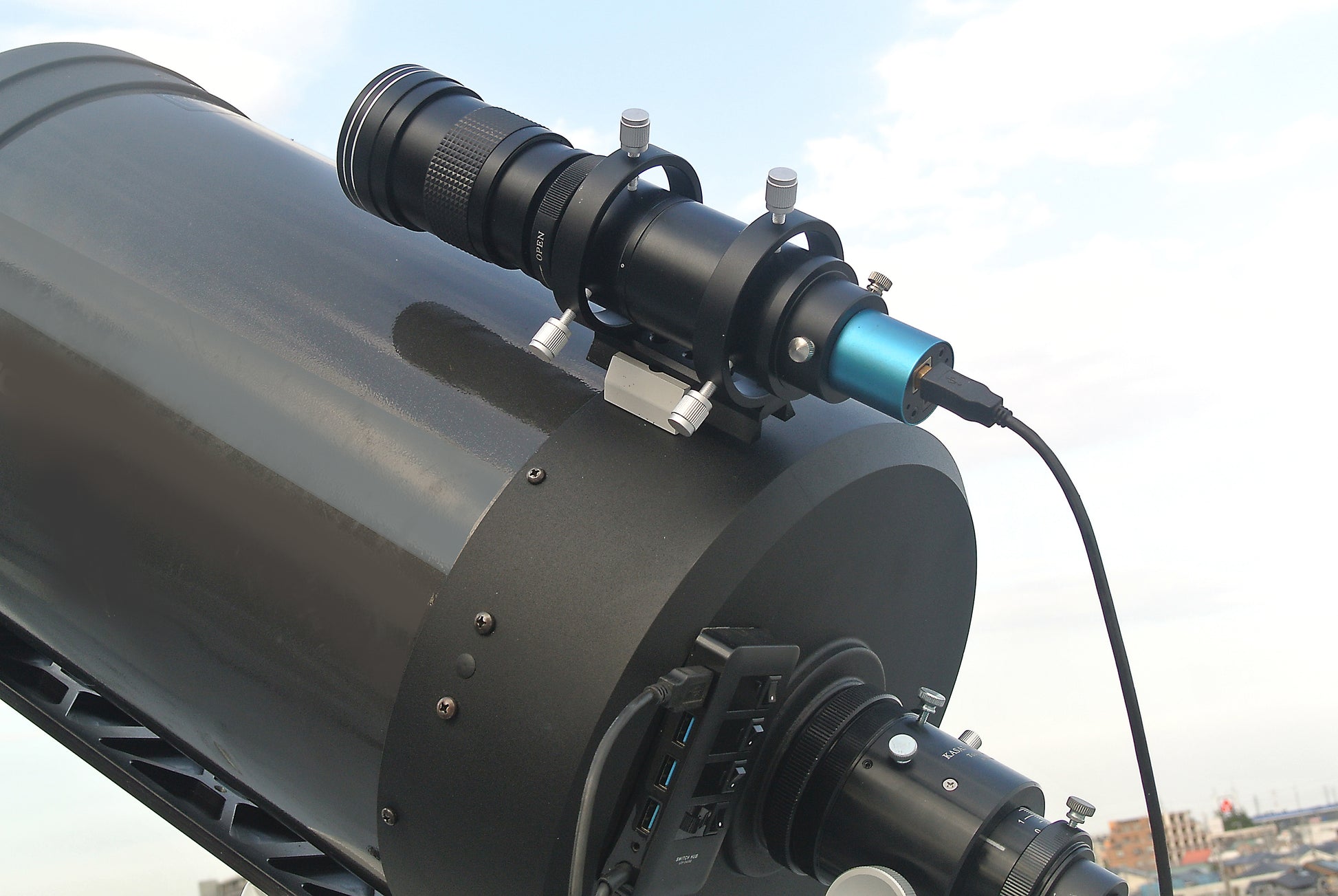

(vii) Его можно использовать в качестве автогида, прикрепив астрономическую камеру.
　Длинное f-число делает изображение звезд маленьким и красивым, что повышает точность гидирования.

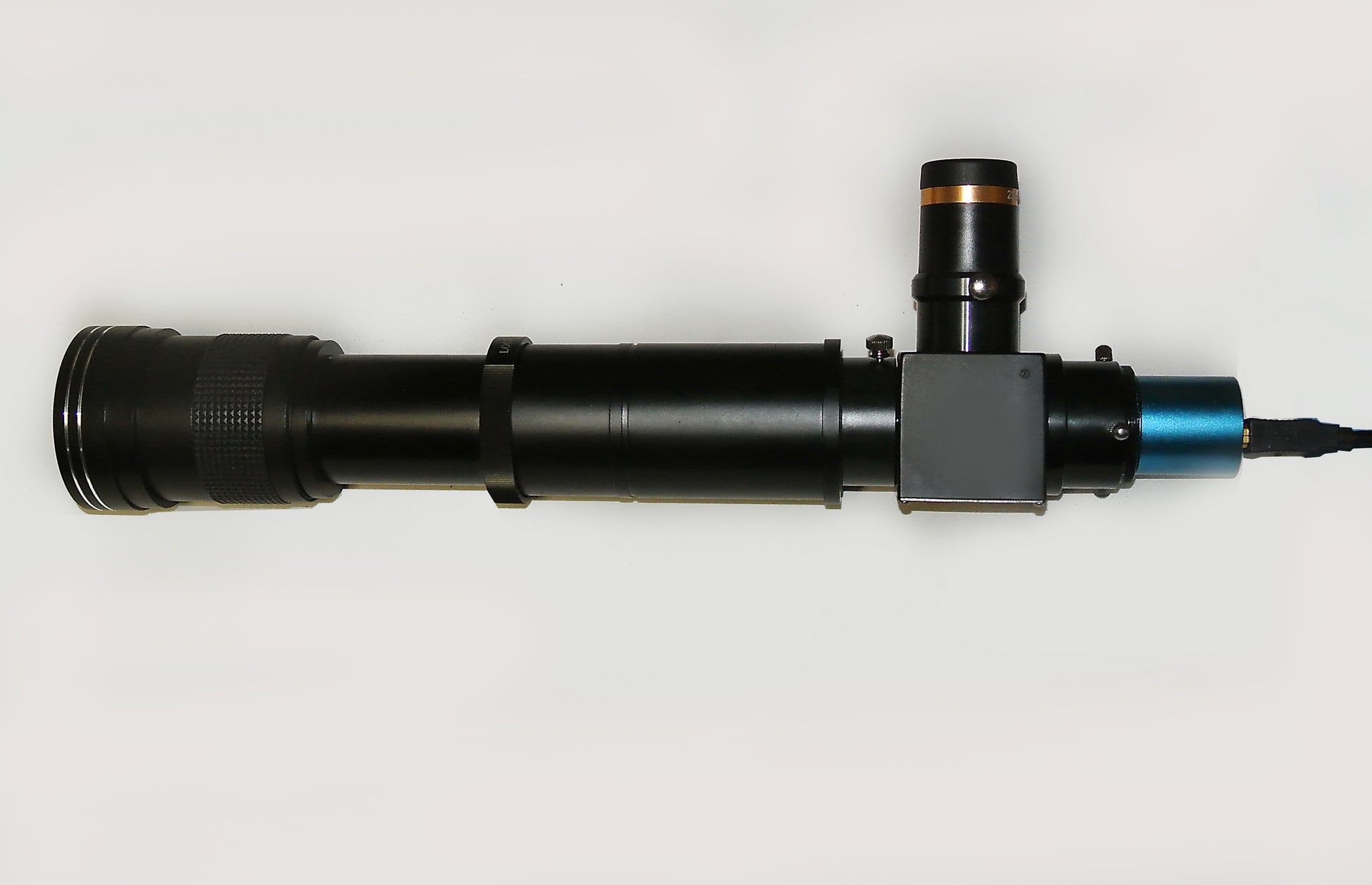

(viii) Присоединив к зеркалу Филипа имеющиеся в продаже окуляры с перекрестием для подсветки темного поля 12,5 мм и 40 мм, можно переключаться между широким полем зрения и узким полем зрения.


Этот единственный прибор можно использовать для разносторонних наблюдений. Мы рекомендуем эту возможность.
Вы можете добавить любые имеющиеся в вашем распоряжении детали 31,7 мм и М42.

Для широкопольного наблюдения окуляр 40 мм дает увеличение 10x, а окуляр 12,5 мм - 36x. Максимальная длина оптического пути может быть увеличена еще в 2 раза. И наоборот, при малом увеличении можно использовать 0,5-кратный редуктор (¥2000), чтобы увеличить увеличение на 5х с окуляром 40 мм.

Никаких других астрономических деталей в комплект не входит.

Примечания по использованию!
Этот продукт характеризуется переменным фокусным расстоянием, что позволяет использовать любые части телескопа с преимуществом большей длины оптического пути. Поэтому при самом коротком фокусном расстоянии можно использовать только съемку в прямом фокусе с помощью камеры и окуляра.
Если, например, вы хотите использовать зенитную призму, длина оптического пути будет недостаточной, поэтому для компенсации этого можно увеличить фокусное расстояние объектива примерно на 50 мм.
Чем больше и длиннее число комбинационных полос, тем на большее расстояние должен быть выдвинут фокус.

Пример расчета,
Минимальное фокусное расстояние направляющего прицела (420 мм) + расстояние удлинения оптического пути используемых деталей (например, 50 мм) = 470 мм Общее фокусное расстояние объектива, которое необходимо установить.

Если вы хотите найти фокусное расстояние без расчета, держите объектив длинным, присоедините детали, которые вы хотите использовать в таком состоянии, и, исключая пейзаж на бесконечности, уменьшите фокусное расстояние, и точка, в которой он попадет в фокус, будет по умолчанию
положением фокусного расстояния на бесконечности.
