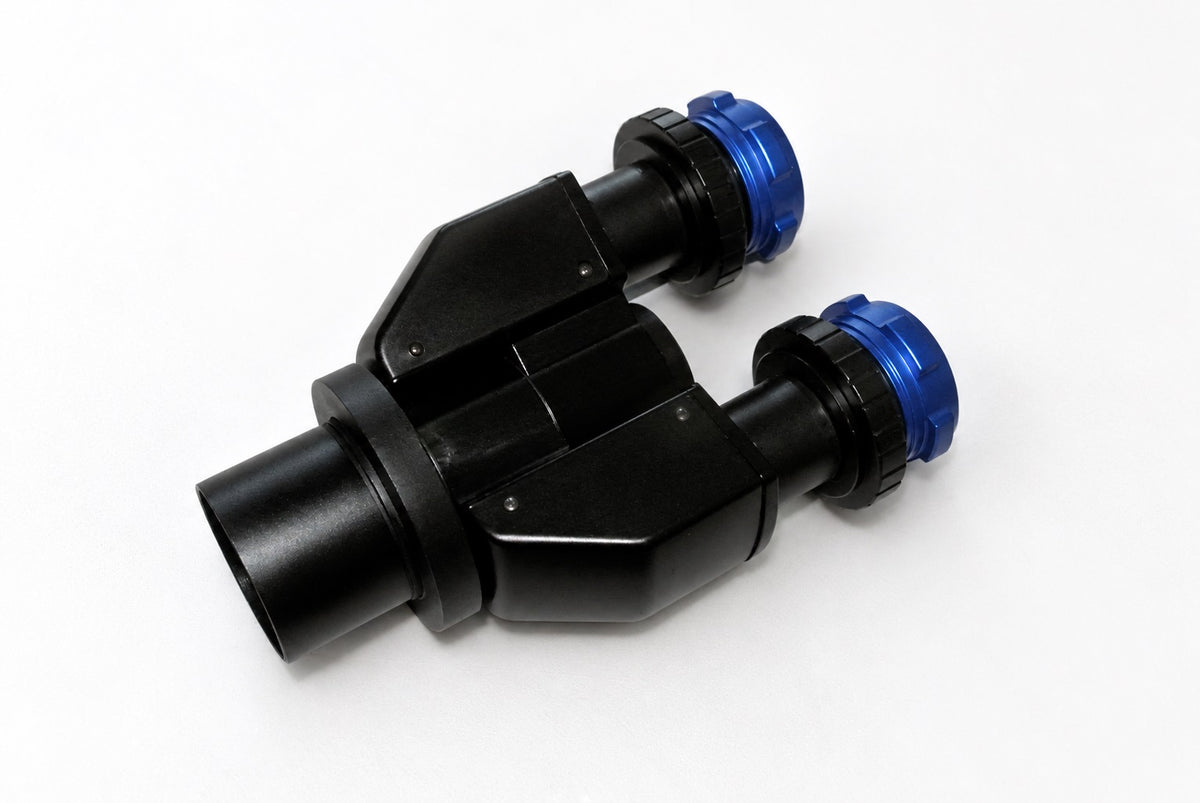

NIKON　双眼装置

NIKON製高精度双眼ユニットの特徴

本製品は、NIKONの業務用・研究用光学ユニットを利用し、 軽量化や小型化よりも、精度と安定性を重視して製作しています。

• 左右像の一致精度
• 上下方向の光軸精度
• プリズムの安定性
• 機械的剛性
• 高倍率時の像の安定性

双眼装置では、単に左右から同じ像が見えればよいというものではありません。 左右の光軸、上下像の高さ、プリズムの角度、眼幅変更時の再現性などが重要になります。

高倍率観測を重視した光軸調整

特に高倍率では、わずかな上下方向のズレでも両眼で像を重ねにくくなり、 眼精疲労や違和感につながることがあります。

左右方向だけでなく、特に上下方向の一致を重視しています。

この双眼装置をおすすめする望遠鏡

• マクストフカセグレン
• シュミットカセグレン
• カセグレン
• その他バックフォーカスに余裕のある望遠鏡
• 経緯台式ドブソニアン

特に中～大口径の望遠鏡では、望遠鏡本体の分解能が高いため、本製品の性能を活かしやすくなります。

本製品は「軽量で手軽な双眼装置」ではなく、 高倍率・高分解能観測を重視した双眼装置です。

ニュートン反射で使用する場合

ニュートン反射望遠鏡では、一般的にバックフォーカスが不足するため、 そのままではピントが出ない場合があります。

市販の2倍バローレンズを使用する方法もありますが、 双眼装置は内部に長い光路を持つため、通常の単眼使用時よりも バローレンズからアイピースまでの距離が長くなります。

• 倍率が高くなりすぎる
• 視野が極端に狭くなる
• 像が暗くなる
• 低倍率観測ができない
• シーイングの影響を強く受ける

専用リレーレンズ

光路長不足の問題を解決するため、本製品には専用リレーレンズを別売でご用意しています。

このリレーレンズは、市販のバローレンズのように倍率を大きくすることを目的としたものではありません。 双眼装置で不足するバックフォーカスを補正し、できるだけ低い倍率のまま焦点を出すための光路補正レンズです。

0.3×タイプ ／ 0.5×タイプ

2倍天体用バローについて

市販の2倍天体用バローは単眼観測では便利ですが、 双眼装置ではバローレンズから接眼レンズまでの距離が大きくなるため、 表示倍率のまま使用できるとは限りません。

本製品のような長い光路を持つ双眼装置では、2倍バローが実質4～6倍程度になる場合があるため、 基本的には推奨していません。

例えば、本来100倍で観測したい対象が400～600倍相当になることもあり、 多くの観測条件では実用倍率を超える可能性があります。

ニュートン反射＋赤道儀について

ニュートン反射望遠鏡を赤道儀に搭載すると、 観測対象によって鏡筒の向きが変わり、接眼部の向きも大きく変化します。

双眼装置では左右接眼部をできるだけ地面に対して水平に保つことが重要です。 そのため、ニュートン反射＋赤道儀は、安定した双眼視を目的とする用途には適していません。

一方、経緯台式ドブソニアンではこの問題が起こりにくく、 特にSky-Watcher Flextubeなどの伸縮式ドブソニアンは、 接眼部の姿勢を比較的一定に保ちやすく、光路長も調整しやすいため、本製品との組み合わせに適しています。

接続方法

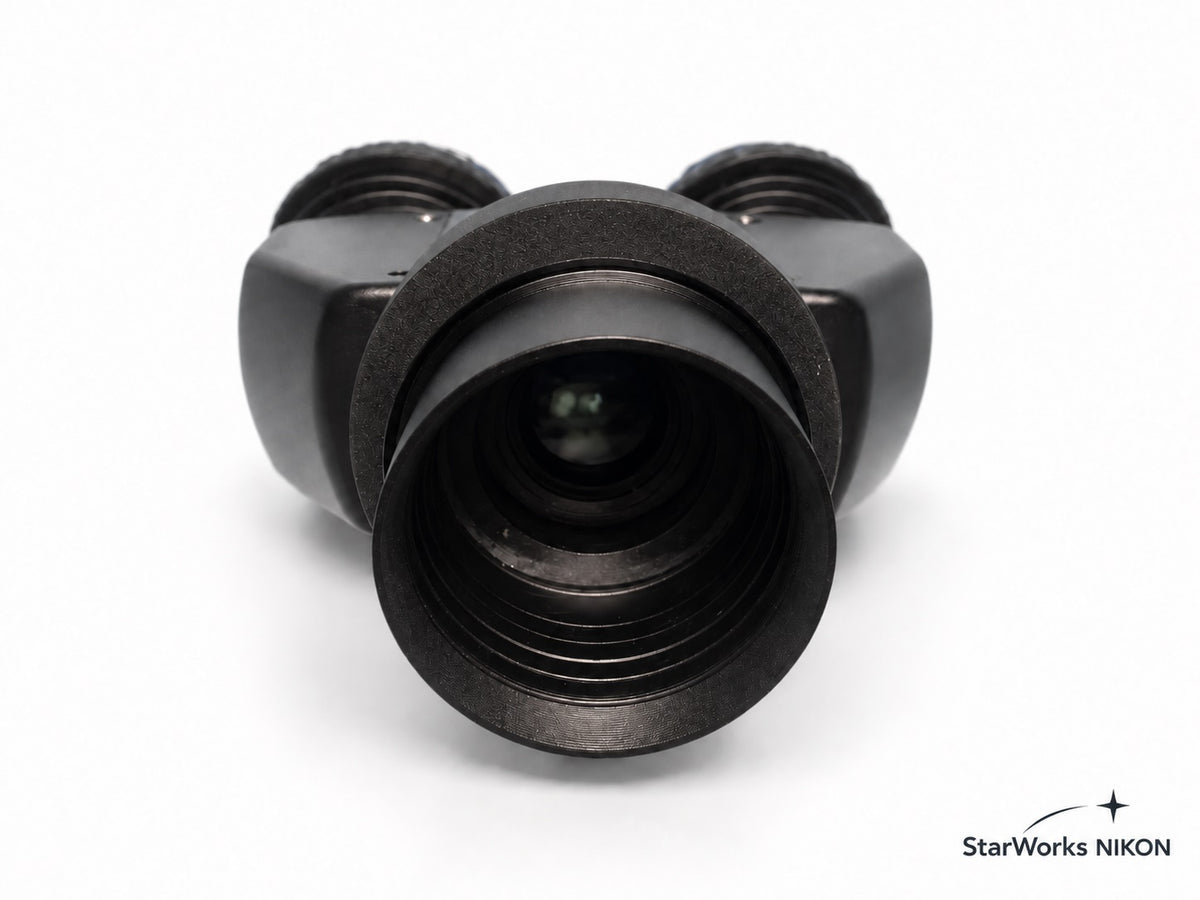

望遠鏡側：2インチバレル

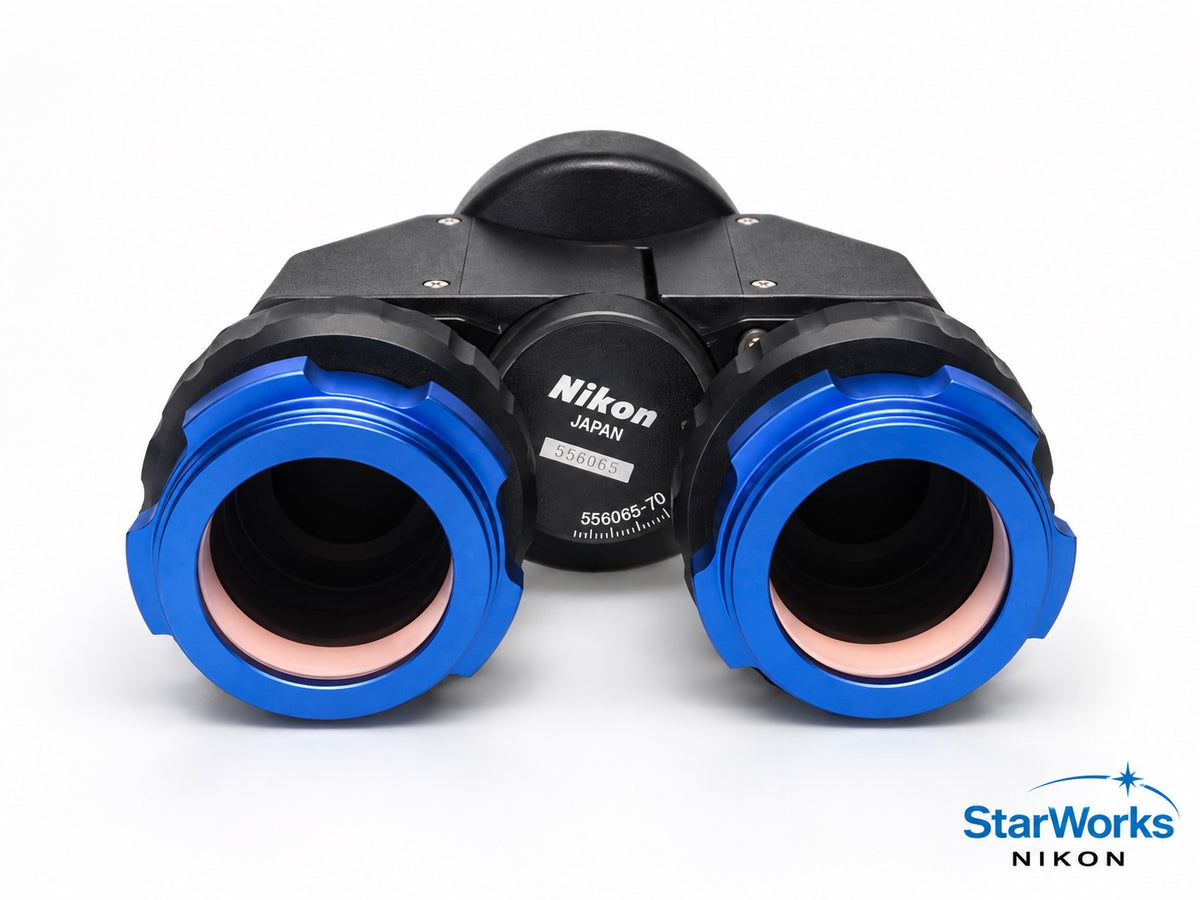

接眼側：31.7mm 天体用アメリカンサイズ

一般的な31.7mm天体用アイピースを左右に装着できます。

アイピースについて

本製品は高倍率での解像度を重視した設計です。

そのため、極端な超広角アイピースよりも、 見かけ視界45～65度程度の高精度アイピースをおすすめします。

プルーセル、オルソ、高精度顕微鏡用アイピースなどとの相性が良好です。

超広角アイピースは迫力のある観望ができますが、 製品によっては周辺収差や像面湾曲が大きく、 中心像の解像度を重視する観測では必ずしも有利とは限りません。

使用方法

1. 望遠鏡への取り付け
   2インチ接眼部に本製品を差し込み、固定ネジを確実に締めます。
2. 双眼装置を水平にする
   左右接眼部をできるだけ地面に対して水平にします。
3. 眼幅調整
   左右の接眼部を動かして、自分の眼幅に合わせます。
4. 左右の視野を一致させる
   左右の視野が一つの円として自然に重なる位置に調整します。
5. 左右視度調整
   左右の視力差は接眼部の視度調整機構で合わせます。

光軸がずれているように感じた場合

実際には双眼装置側の光軸ではなく、次のような原因によって左右像が一致しにくく感じることがあります。

• 双眼装置が水平になっていない
• 眼幅が合っていない
• 左右のピントが合っていない
• 眼が疲れている
• 双眼視に慣れていない
• 左右の接眼レンズに偏心がある

市販の接眼レンズには、個体によってわずかな偏心がある場合があります。 その場合は、接眼レンズをゆっくり回転させ、左右像が最も一致する位置で固定してください。

高倍率観測

本製品は高倍率観測を想定して光軸を調整しています。

月、惑星、二重星などの明るい対象では、 望遠鏡本体の性能とシーイング条件が許す範囲で高倍率観測が可能です。

一方、星雲や星団などの暗い天体では、 20～100倍程度の低～中倍率の方が観測しやすい場合があります。

双眼視のメリット

双眼装置の大きな特徴は、両眼を使って観測できることです。

片眼観測と比較すると、月面の細かな地形、惑星の低コントラスト模様、 二重星などが認識しやすく感じられる場合があります。

これは望遠鏡そのものの物理解像度が変化するという意味ではなく、 両眼から得た情報を脳内で処理することにより、細部を認識しやすくなるためです。

CMOS天体カメラへの応用

接眼部に適切なアダプターを使用することで、CMOS天体カメラを接続することも可能です。

構成によっては、片側で撮影しながら、もう片側で対象を目視確認するという使い方もできます。

撮影する場合は、カメラのセンサー位置や必要バックフォーカスに合わせて調整してください。

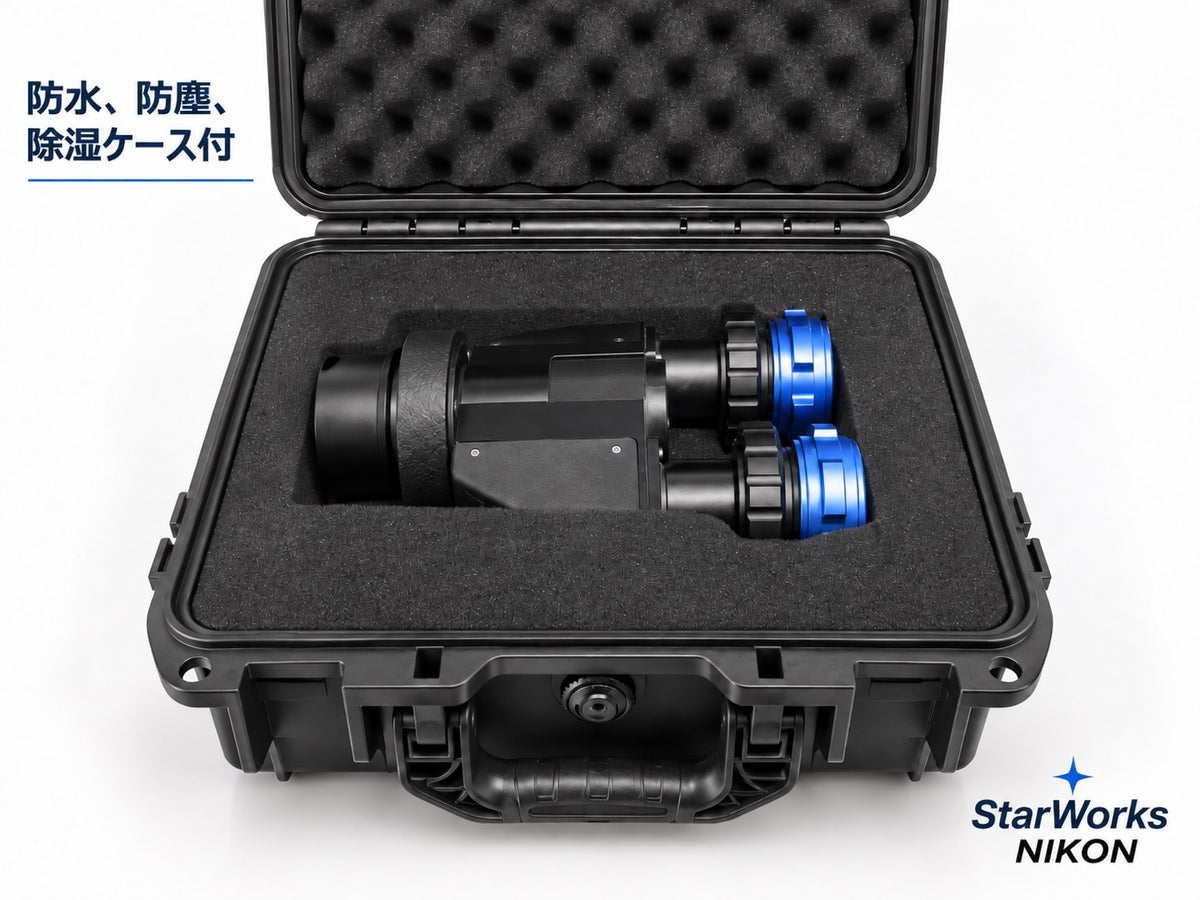

防水・防塵・除湿ケース付属

本製品には専用ハードケースが付属します。

• 防水
• 防塵
• 除湿保管

ケース内部にシリカゲルなどの乾燥剤を入れることで、 プリズムや内部光学系のカビ防止にも有効です。

大型の気圧調整バルブも装備しており、 気圧差によってケースが開きにくくなった場合には、 バルブを緩めて内部と外部の気圧を合わせることができます。

商品仕様

メーカー	NIKON
用途	天体観測用双眼装置
ベースユニット	NIKON顕微鏡用双眼ユニット
望遠鏡側	2インチ
接眼側	31.7mm
使用アイピース	31.7mm天体用アイピース
光軸	レーザー校正器・コリメーター確認済み
推奨望遠鏡	マクストフ／シュミットカセグレン／カセグレン／経緯台式ドブソニアン
専用リレーレンズ	0.3×／0.5×
付属品	専用防水・防塵・除湿ハードケース

2年間保証
